Willkommen bei XHT Technology Co., Ltd.

Wir bieten einen Einzeltrip an:

PCB-Leiterplatten+Bauart
E-Test.
Einkauf von elektronischen Komponenten.
PCB-Montage: verfügbar auf SMT, BGA, DIP.
PCBA-Funktionstest.
Einheitliche Anlage.

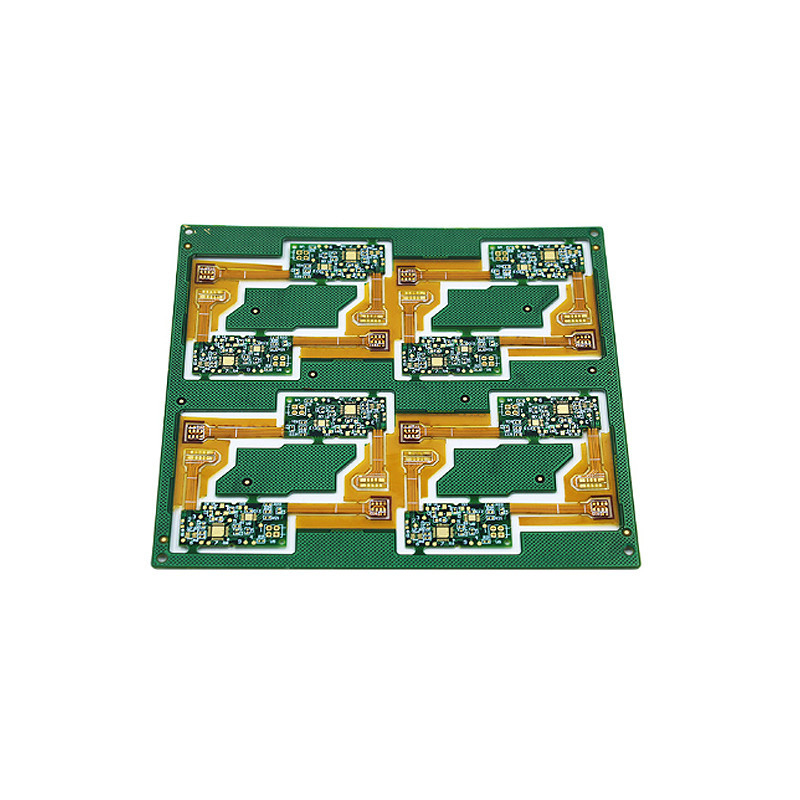

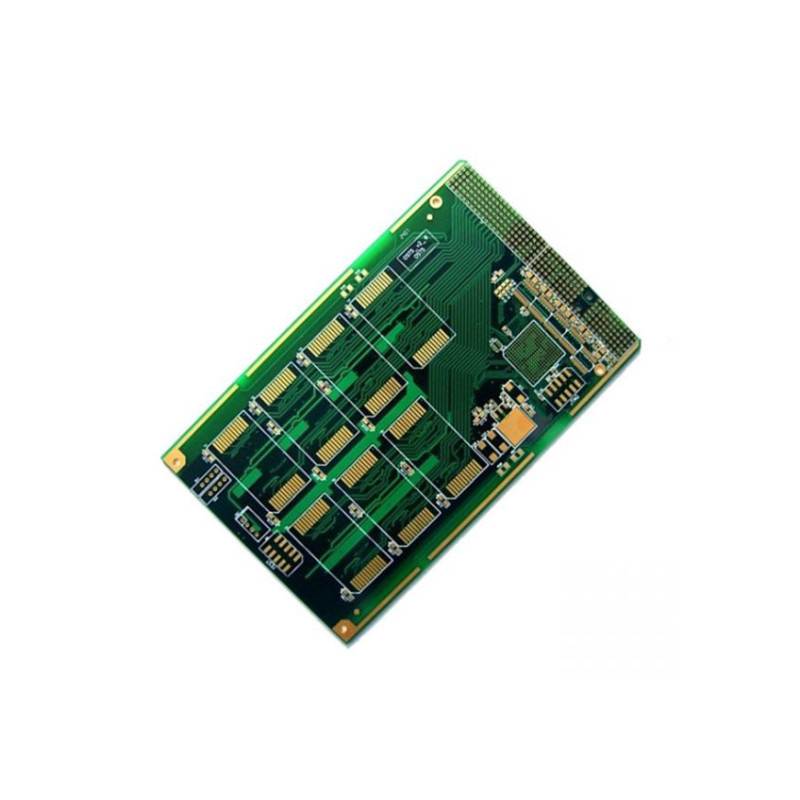

Einführung von HDI-PCB

HDI (High-Density Interconnect): Technik zur Verbindung mit hoher Dichte, hauptsächlich mit Hilfe von Mikro-blinden/begrabenen Durchgängen (blinden/begrabenen Durchgängen),eine Technologie, die die PCB-Leiterplatten-Verteilungsdichte höher machtDer Vorteil besteht darin, daß er die nutzbare Fläche der Leiterplatte erheblich vergrößern kann, wodurch das Produkt möglichst miniaturisiert wird.Es ist unmöglich, mit traditionellen Bohrmethoden durch Löcher zu bohren., und einige der Via-Löcher müssen mit Laserbohrungen gebohrt werden, um blinde Löcher zu bilden, oder mit inneren Schicht vergrabenen Durchgängen zusammenarbeiten, um miteinander zu verbinden.

Im Allgemeinen verwenden HDI-Leiterplatten die Aufbau-Methode (Build Up), zuerst die inneren Schichten durchdrücken oder drücken, die Laserdrohung und das Galvanisieren der äußeren Schicht sind abgeschlossen,und die äußere Schicht mit einer Isolationsschicht (Prepreg) bedeckt.) und Kupferfolie, und dann wiederholen Sie die Schaltung der äußeren Schicht oder fortsetzen Sie das Laserdrehen und stapeln Sie die Schichten nach außen.

Im Allgemeinen ist der Durchmesser des Laserbohrloches 3 ~ 4 mil (ca. 0,076 ~ 0,1 mm) und die Isolationsdicke zwischen jeder Laserbohrschicht etwa 3 mil.Aufgrund der Verwendung von Laserbohrungen viele MaleDer Schlüssel zur Qualität der HDI-Leiterplatte ist das Lochmuster nach dem Laserbohren und die Frage, ob das Loch nach dem anschließenden Galvanisieren und Füllen gleichmäßig gefüllt werden kann.

Vorteile von HDI-PCB
1Wenn die PCB-Dichte über acht Schichten hinaus steigt, wird sie durch HDI hergestellt und ihre Kosten werden niedriger sein als der traditionelle komplexe Pressenprozess.
2- Erhöhung der Leistungsdichte, Vernetzung traditioneller Leiterplatten und Bauteile
3. Förderung der Anwendung fortschrittlicher Bautechniken
4. hat bessere elektrische Leistung und Signalgenauigkeit
5. bessere Zuverlässigkeit
6, kann die thermische Leistung verbessern
7. Kann RFI/EMI/ESD verbessern
8. Verbesserung der Konstruktionseffizienz
HDI-Boards werden häufig in Mobiltelefonen, Digitalkameras, MP3, MP4, Notebooks, Automobilelektronik und anderen digitalen Produkten verwendet, von denen Mobiltelefone am häufigsten verwendet werden.HDI-Boards werden typischerweise mit einer Aufbaumethode hergestellt. Je länger die Absetzzeit ist, desto höher ist die technische Qualität des Boards. Regelmäßige HDI-Boards sind im Grunde wegwerfbar. High-End-HDI verwenden zwei oder mehr Bautechniken.fortgeschrittene PCB-Technologien wie gestapelte LöcherHigh-End-HDI-Boards werden hauptsächlich in 3G-Mobiltelefonen, fortschrittlichen Digitalkameras, IC-Trägerboards usw. verwendet.

PCB-Kapazitäten und technische Spezifikation

Weiterentwickelte PCB-Fertigungs- und PCB-Montage-Ausrüstung

XHT hat die fortschrittlichen Maschinen aus den USA, Japan, Deutschland und Israel importiert, um unsere Produktions- und technischen Fähigkeiten zu verbessern.über eine speziell gesteuerte Impedanz vergraben und blindWir haben eine hochentwickelte Forschungs- und Entwicklungsabteilung, die unserer Fabrik geholfen hat, mechanische Mikro-Via, hohe Dichte-Impedanz und HDI erfolgreich zu produzieren.
