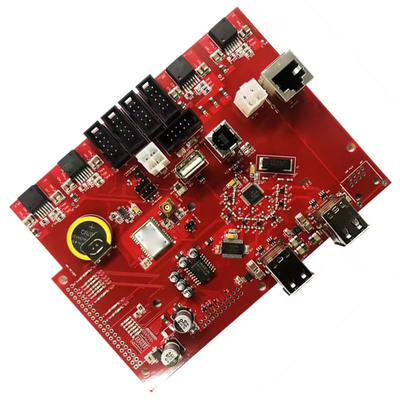

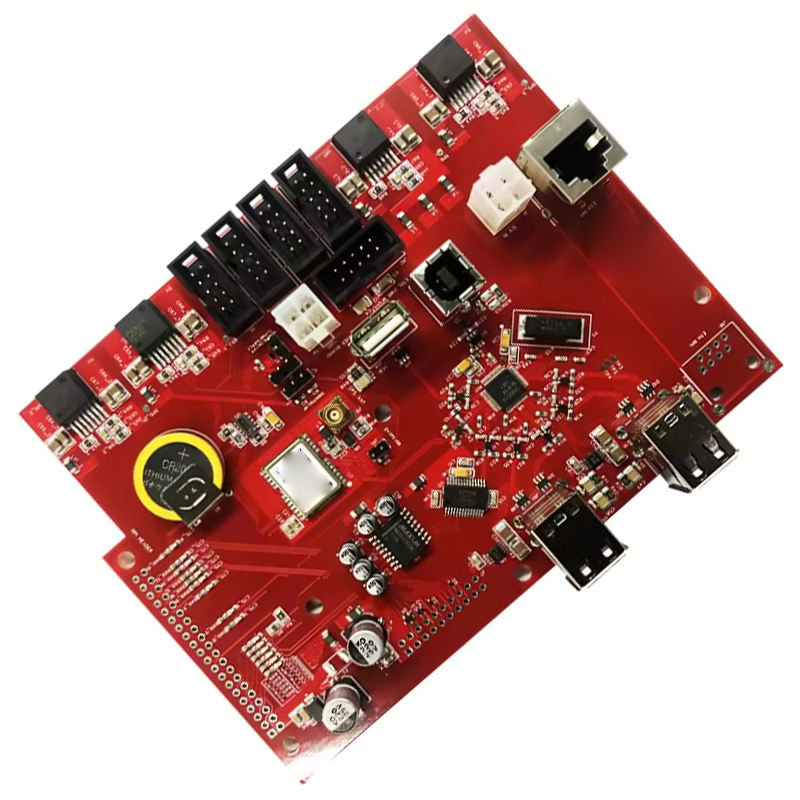

PCB-Montage-Fertigung
PCB assembly manufacturing one-stop service refers to a comprehensive solution provided by a manufacturing company that covers the entire process of assembling printed circuit boards (PCBs) with electronic componentsDieser Dienst umfasst in der Regel alle Phasen der PCB-Montage, von der Beschaffung von Komponenten bis hin zu Abschlussprüfungen und Qualitätskontrolle.
Ein One-Stop-PCB-Montage-Service kann folgende Schlüsselelemente umfassen:
Komponentenbeschaffung: Der Dienstleister bezieht alle notwendigen elektronischen Komponenten, einschließlich Widerstände, Kondensatoren, integrierten Schaltungen und andere Teile, die für die PCB-Montage erforderlich sind.
PCB-Fertigung: Die Dienstleistung umfasst die Herstellung der PCB selbst, die die Herstellung der nackten Leiterplatten gemäß den erforderlichen Spezifikationen beinhaltet.
PCB-Montage: Dies beinhaltet die tatsächliche Montage elektronischer Komponenten auf die PCBs mit fortschrittlichen Pick-and-Place-Maschinen, Lötgeräten und anderen Montagewerkzeugen.
Prüfung und Qualitätskontrolle: Der Dienstleister führt gründliche Prüfungen und Qualitätskontrollen durch, um sicherzustellen, dass die zusammengebauten PCB die erforderlichen Normen und Spezifikationen erfüllen.
Zusätzliche Dienstleistungen: Einige One-Stop-PCB-Montage-Dienste können auch zusätzliche Dienstleistungen wie Design for Manufacturability (DFM) -Analyse, Prototyping,und sogar Verpackung und Versand der fertigen Produkte.
Durch das Angebot einer umfassenden Palette von Dienstleistungen zielt ein One-Stop-PCB-Montage-Fertigungsservice darauf ab, den gesamten Produktionsprozess zu rationalisieren, die Lieferzeiten zu verkürzen,und gewährleisten die Qualität und Zuverlässigkeit der zusammengebauten PCBDies kann besonders für Unternehmen von Vorteil sein, die ihre PCB-Bauanforderungen an einen einzigen, zuverlässigen Partner auslagern möchten.
Schlüsselfertiges PCBA | PCB+Zulieferung von Komponenten+Montage+Verpackung | ||||
Einzelheiten der Montage | SMT- und Durchlöcherleitungen, ISO | ||||
Vorlaufzeit | Prototyp: 5 bis 10 Werktage, Massenbestellung: 10 bis 20 Werktage | ||||
Prüfungen an Produkten | Flugsondeprüfung, Röntgenprüfung, AOI-Prüfung, funktionelle Prüfung | ||||
Anzahl | Prototyp, kleine Bestellung, Massenbestellung, alles in Ordnung | ||||
Akten, die wir brauchen. | PCB: Gerber-Dateien ((CAM, PCB, PCBDOC) | ||||
Akten, die wir brauchen. | Bestandteile: Materialplan (BOM-Liste) | ||||
Akten, die wir brauchen. | Zusammenstellung: Pick-N-Place-Datei | ||||
Größe des PCB-Panels | Min. Größe: 0,25*0,25 Zoll ((6*6mm) | ||||
Maximalgröße: 20*20 Zoll ((500*500mm) | |||||
PCB-Lötungsart | Wasserlösliche Lötpaste, RoHS-frei | ||||
Einzelheiten zu den Bauteilen | Passiv bis zur Größe 0201 | ||||
Einzelheiten zu den Bauteilen | BGA und VFBGA | ||||
Einzelheiten zu den Bauteilen | Bleifreie Chipträger/CSP | ||||
Dienstleistungen | Doppelseitige SMT-Anlage | ||||
Einzelheiten zu den Bauteilen | Feine Tonhöhe auf 0,8 millimeter | ||||
Einzelheiten zu den Bauteilen | BGA-Reparatur und Umrüstung | ||||
Einzelheiten zu den Bauteilen | Abbau und Ersatz von Teilen | ||||
Komponentenpaket | Schnittband, Schlauch, Rollen, lose Teile | ||||
PCB-Montage | Bohrungen -- Belichtung -- Plattierung -- Verstrickung und Entfernung -- Schleudern -- Elektrische Prüfung -- SMT -- Wellenlöten -- Montage -- IKT -- Funktionstests -- Temperatur- und Luftfeuchtigkeitstests |
Zwei-seitige Leiterplattenmontage
Die Doppelseitige Leiterplattenmontage bezieht sich auf den Prozess der Montage elektronischer Komponenten auf beiden Seiten einer Leiterplatte (PCB).Diese Art der Montage erfordert eine sorgfältige Planung und präzise Fertigungstechniken, um sicherzustellen, dass Komponenten auf beiden Seiten der Leiterplatte richtig platziert sind, gelötet und miteinander verbunden.
Die Montage von zweiseitigen Leiterplatten umfasst mehrere Schritte:
Komponentenplatzierung: Elektronische Komponenten werden nach den Konstruktionsvorgaben sowohl auf der oberen als auch auf der unteren Seite des PCB platziert.
Lötung: Oberflächenanbau- und durchlöchernde Komponenten werden mit Hilfe von Rückflusslöten, Wellenlöten oder Handlöten auf die Leiterplatte gelötet.abhängig von den spezifischen Anforderungen an die Bauteile und das PCB-Design.
Inspektion: Nach dem Löten wird das zusammengesetzte PCB einer gründlichen visuellen Inspektion und Prüfung unterzogen, um sicherzustellen, dass alle Komponenten ordnungsgemäß gelötet sind und dass keine Defekte oder Lötprobleme auftreten.
Einfügung von durchlöchrigen Bauteilen: Bei durchlöchrigen Bauteilen wie Steckverbinder und größeren Bauteilen werden die Leitungen durch die Löcher in der Leiterplatte eingeführt und auf beiden Seiten gelötet.
Prüfung und Qualitätskontrolle: Sobald die Montage abgeschlossen ist, wird die doppelseitige Leiterplatte einer funktionalen Prüfung und Qualitätskontrolle unterzogen, um ihre Leistung und Zuverlässigkeit zu überprüfen.
Die doppelseitige Leiterplattenkonstruktion wird häufig in einer Vielzahl von elektronischen Geräten und Anwendungen verwendet, einschließlich Unterhaltungselektronik, Industriegeräten, Automobilelektronik,und TelekommunikationsprodukteDie Komplexität der doppelseitigen Montage erfordert Fachkenntnisse in PCB-Layout, Komponentenplatzierung und Löttechniken, um die Integrität und Funktionalität des Endprodukts zu gewährleisten.
Superfabrik für die Herstellung von PCB-Produkten
Wir haben eine starke Lieferkette für elektronische Komponenten, wir können einen wettbewerbsfähigen Preis für Ihre BOM-Liste anbieten.
Wir sind spezialisiert auf die Bereitstellung von umfassenden EMS-Lösungen, um die einzigartigen Bedürfnisse unserer Kunden zu erfüllen.
